高壓互感器

高壓互感器簡要介紹

高壓互感器是適用于1kv至220kv電力系統中將大電壓轉換成小電壓或將大電流轉換成小電流以便于測量、保護、使用的互感器，一般分為3kv、6kv、10kv、35kv、66kv、110kv、220kv，江蘇地區現試行24kv系統。
其中10kv和220kv應用最為廣泛。二次輸入多為200V或100V或5A或1A。
分類：
按功能分：
電壓互感器：如JDZ等系列
電流互感器：如LZZB系列
按照填充材料分：
油式互感器：內部填充為絕緣油
干式互感器：內部填充為環氧樹脂
按照封閉等級

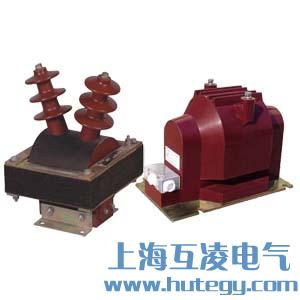

半封閉互感器：如羊角形的JDZ互感器，接線端子等部分露出來，其它部分被封閉。
全封閉式互感器：全身被封閉起來。

高壓互感器分類

電壓互感器——按原理分為電磁感應式和電容分壓式兩類。
按用途，電壓互感器又分為測量用和保護用兩類。
電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
電容分壓式電壓互感器。在電容分壓器的基礎上制成。電容式電壓互感器多與電力系統載波通信的耦合電容器合用，以簡化系統，降低造價。此時，它還需滿足通信運行上的要求。電壓互感器按結構分類，有充油式、干式以及三芯五柱式和單相式，還有全絕緣式和半絕緣式。

高壓互感器主要作用

互感器的作用有以下幾方面:
將一次回路的高電壓和大電流變?yōu)槎位芈返臉藴饰唬ǔｎ~定二次電壓為100V，額定二次電流為5A，使測址儀表和保護裝置標準化，以及二次設備的絕緣水平可按低電壓設計，從而結構輕巧，價格便宜。
所有二次設備可用低電壓、小電流的控制電纜連接，使屏內布線簡一單、安裝方便。同時，便于集中竹理，可實現遠方控制和測量。
二次回路不受一次回路的限制.可采用Y形、△形或V形接法，因而接線靈活方便。同時，對二次設備進行維護、調換以及調整試驗時，不需中斷一次系統的運行，僅適當?shù)馗淖兌谓泳€即可實現。
使二次設備和工作人員與高電壓部分隔離，且互感器二次側均接地，從而保證了設備和人身的安全。
在交流電路中，常用互感器把高電壓轉換成低電壓，大電流轉換成小電流，此后再供測量、控制、保護用。這樣不但可以加大測量儀表從程，便于儀表標準化，降低控制、保護設備的電壓和電流，而且使儀表與設備或高壓電路隔開，保證儀表、設備和工作人員的安全。

高壓互感器應用

主要用于交流電路中監視電氣設備運行情況及控制系統(通常其一次側繞組稱為原繞組或一次繞組，二次側繞組稱為副繞組或二次繞組)，用以分別向測量儀表、繼電器的電壓線圈和電流線圈供電，正確反映電氣設備的正常運行和故障情況。測量儀表的準確性和繼電保護動作的可靠性，在很大程度上與互感器的性能有關。因此應該熟悉互感器的一些主要特性，以便正確選擇和使用互感器。
