LMZW-0.5電流互感器
產品詳情
特點
一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級； 所用鐵芯經過高真空熱處理，性能優良，精度穩定； 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀； 安裝方便，可采用彎片固定，壓盤固定； 結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。
結構特征
本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。
技術參數
額定電壓:500V;
額定頻率(Hz) 50Hz;
額定一次電流:5~1500A;
額定二次電流: 5 A,1A;
額定容量:5VA、10VA；
絕緣要求:一次繞組對二次繞組及地和二次組對地能承受短時工頻耐壓3kV,絕緣電阻≥10mΩ,歷時1min,無擊穿及閃絡現象.

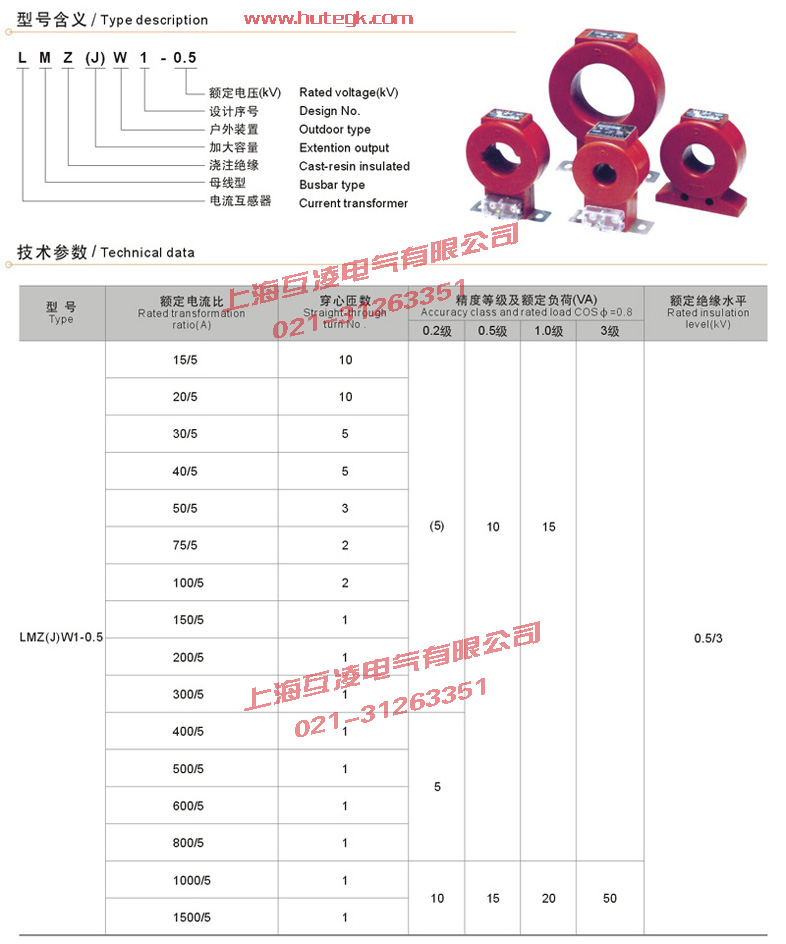

額定負額表
| 型號 | 額定電流比 | 穿心匝數 | 準確精度及額定輸出(VA) | 額定絕緣水平 | |||
| 0.2 | 0.5 | 1 | 3 | ||||
|
LMZW-0.5 LMZW1-0.5 LMZJW-0.5 |
15/5 | 10 | 5 | 10 | 15 | 15 | 0.5/3 |
| 20/5 | 10 | ||||||
| 30/5 | 5 | ||||||
| 40/5 | 5 | ||||||
| 50/5 | 3 | ||||||
| 75/5 | 2 | ||||||
| 100/5 | 2 | ||||||
| 150/5 | 1 | ||||||
| 200/5 | 1 | ||||||
| 300/5 | 1 | ||||||
| 400/5 | 1 | ||||||
| 500/5 | 1 | ||||||
| 600/5 | 1 | ||||||
| 800/5 | 1 | ||||||
| 1000/5 | 1 | 10 | 20 | 50 | |||
| 1500/5 | 1 | ||||||
注意事項
互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。W1-0_5-1.jpg)
W1-0_5-2.jpg)
- 產品名稱：
LMZW-0.5電流互感器
- 型號：
LMZW-0.5
