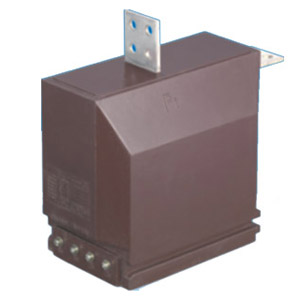

產品名稱：LFSQ-10Q電流互感器

型號：LFSQ-10Q

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

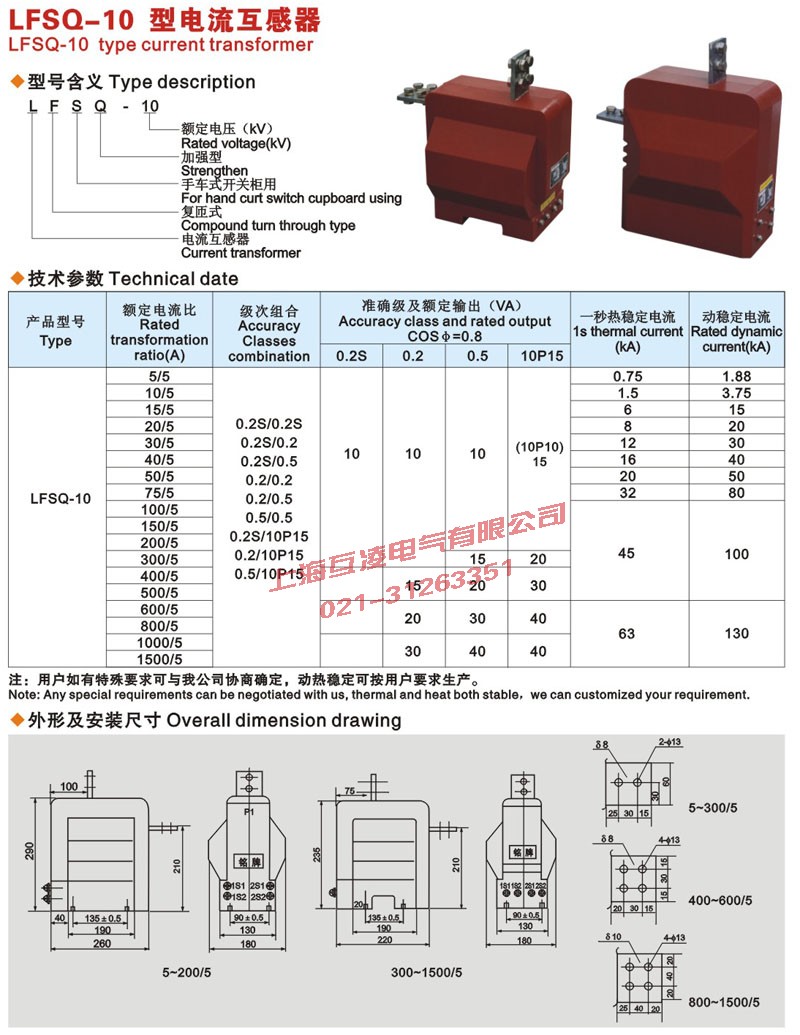

LFSQ-10型電流互感受器屬加強型全封閉式產品,其動.熱穩定性比其它同類產品高3~5倍,適用于額定頻率為50Hz或60Hz，額定電壓10KV及以下內裝置的電力系統中,電氣測量和電氣保護作用。

額參數

1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；

型號	額定一次電流	準確級組合	額定二次輸出				一秒熱穩定電流	動穩定電流
型號	額定一次電流	準確級組合	0.2(S) 0.5(S)		10P10		一秒熱穩定電流	動穩定電流
LFS-10Q	5-200	0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10	10		16		100lin	250lin
	250						27	67.5
	300						36	80
	400						45	90
	500、600						56	100
	750、800						63	100
	1000						80	130
LFSQ-10Q	5	0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10	0.2S 0.5S	0.2	0.5	10P	0.8	2
	10		10	10	10	10	1.6	4
	15						6.3	15
	20、25						9.3	23
	30						12.5	31.5
	40、50						18	45
	75						36	90
	100-250						45	100
	300	0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P15 0.5(S)/10P15		15	15	15	63	100
	400				20	20	63	100
	500				20	30	80	130
	600-800			20	30	40
	1000-1600			30	40	40

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
