產品名稱：LMK1-0.66電流互感器

型號：LMK1-0.66

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

　　摘要，LMK1-0.66電流互感器為戶內型電流互感器，適用于頻率為50Hz或60Hz，額定電壓為0.66kV及以下的線路。其用途是給測量儀器、儀表或繼電保護、控制裝置傳遞信息，并使測量、保護和控制裝置與高電壓相隔離。產品符合GB1208-2006《電流互感器》標準。

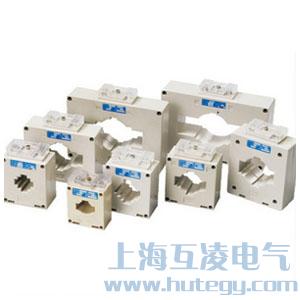

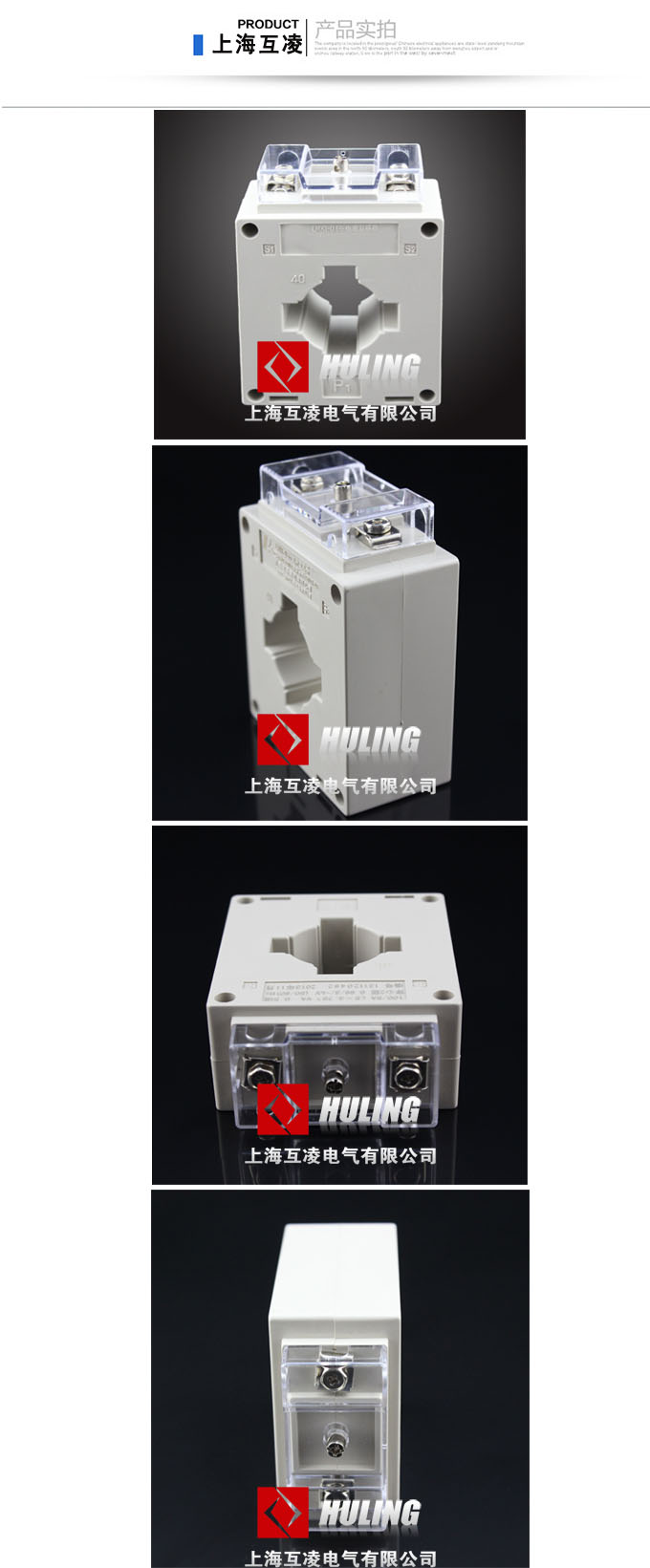

產品實物圖：

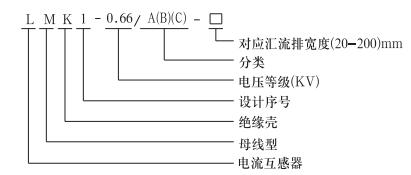

　　一、LMK1-0.66型號含義（LMK1-0.66A電流互感器/LMK1-0.66B電流互感器）

　　L-電“流”互感器；K塑料外"殼“絕緣；M貫穿”母“線式；1，2為設計序號

　　A/B分類：

　　1.A為方圓型，既可穿越電纜，也可穿越匯流排，一般作監控用。

　　2.B為臥式方孔型，可穿越1-3塊匯流排，一般作監控用。

　　二、LMK1-0.66電流互感器概述

　　品種規格齊全，適用范圍廣，適用于一次電流為5A于5000A，1A至4000A的全部規格（包抱非標規格）。二次電流有5A或1A兩種，設計不同窗口各類可與任何匯流排及電纜對應使用。

　　三、LMK1-0.66電流互感器優點

　　1.外形設計美觀、合理。

　　2.與國類產品相比，體積小、重量輕、容量大、精度高，符合電控設計緊湊化趨向的要求。

　　3.安全、阻燃、表面無一處帶電，殼體由進口阻燃材料高壓注塑成型，強度高且不燃燒。

　　4.堅固、耐用，整個產品為全封閉型，有耐溫、防潮、防振、防污、防鹽霧、防竊電等特點。

　　四、使用范圍

　　1.工作電壓≤0.66KV

　　2.額定頻率50-60HZ

　　3.海拔高度不超過1000M

　　4.周圍介質溫度為-50C~+400C

　　5.空氣相對溫度不超過85%

　　6，用于沒有雨雪直接侵襲，無嚴重污染，無爆炸無劇烈震動、無腐蝕金屬和破壞絕緣的塵?；蛘羝膱鏊?。

　　五、LMK1-0.66電流互感器說明書

　　1.根據一次電流及母線截面等參數選取對應的規格。一次導線（一次線圈）穿越CT窗孔，卸下CT頂部接線罩殼，支掉引線墊片，二次線引出后罩殼復位，計量電能用的可利用固定螺絲和罩殼上小孔加封鉛印，以防竊電。

　　2.產品極性表示，P1表示一次線圈的極性端，S1表示P1的同名端，S2表示P2的同名端。

　　六、LMK1-0.66電流互感器技術參數

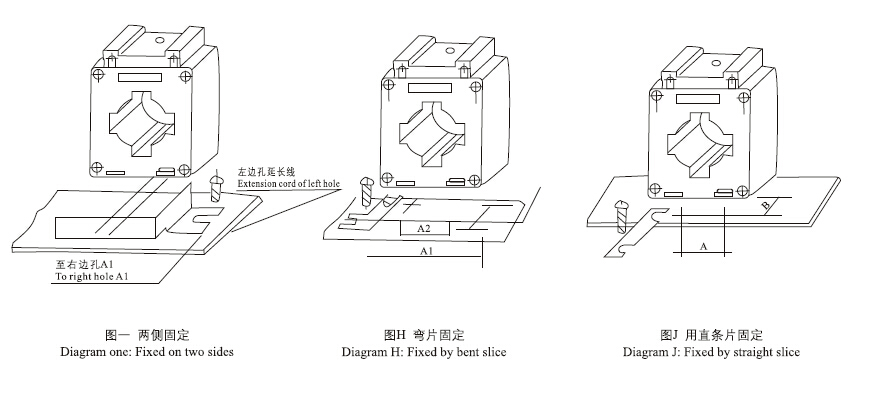

型號	額定電流比	匯流排截面	根數	額定負截	精度等級	最高工作電壓	穿心匝數	窗口尺寸	安裝方式

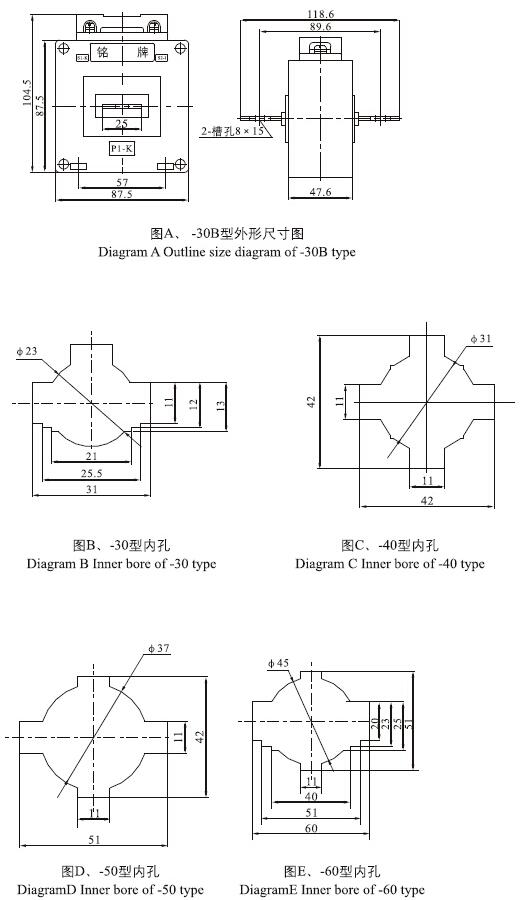

LMK1-0.66B實心	30/5-150/5	25×3		5-10	0.5	660		圖A	圖H、I、J、K
LMK1-0.66A-30	15/5			2.5	1	660	10	圖B	圖H、I、J、K
	20/5			2.5	1	660	5		圖H、I、J、K
	30/5			2.5	1	660	5		圖H、I、J、K
	40/5			2.5	1	660	5		圖H、I、J、K

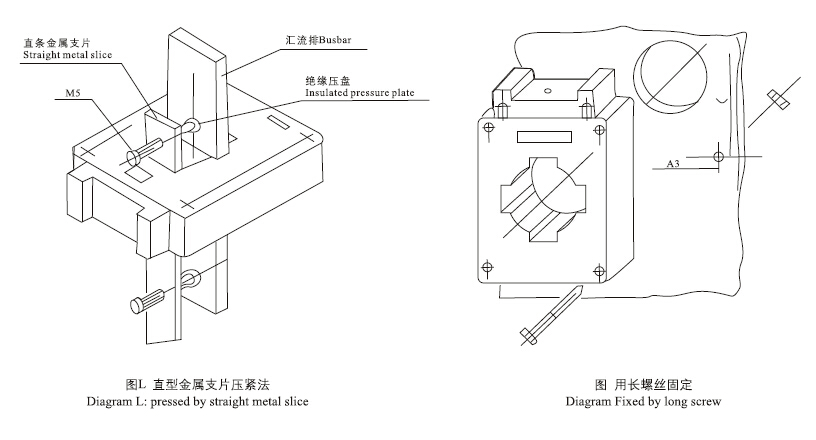

	50/5			2.5	1	660	2		圖H、I、J、K、L
	75/5		1	2.5	1	660	1		圖H、I、J、K、L
	100/5	30×10	1	2.5	1	660	1		圖H、I、J、K、L
	150/5	30×10	1	5	0.5	660	1		圖H、I、J、K、L
	200/5	30×10	1	5	0.5	660	1		圖H、I、J、K、L
	250/5	30×10	1	5	0.5	660	1		圖H、I、J、K、L
	300/5	30×10	1	5	0.5	660	1		圖H、I、J、K、L
LMK1-0.66A-40	100/5	40×10	1	2.5	1	660	1	圖C	圖H、I、J、K、L
	150/5	40×10	1	2.5	1	660	1		圖H、I、J、K、L
	200/5	40×10	1	5	1	660	1		圖H、I、J、K、L
	250/5	40×10	1	5	1	660	1		圖H、I、J、K、L
	300/5	40×10	1	5	0.5	660	1		圖H、I、J、K、L
	400/5	40×10	1	5	0.2	660	1		圖H、I、J、K、L
	500/5	40×10	1	10	0.2	660	1		圖H、I、J、K、L
	600/5	40×10	1	10	0.2	660	1		圖H、I、J、K、L
LMK1-0.66A-50	300/5	50×10	1-2	5	0.5	660	1	圖D	圖H、I、J、K、L
	400/5	50×10	1-2	5	0.5	660	1		圖H、I、J、K、L
	500/5	50×10	1-2	10	0.2	660	1		圖H、I、J、K、L
	600/5	50×10	1-2	10	0.2	660	1		圖H、I、J、K、L
LMK1-0.66A-60	400/5	30×10 60×6	1-2	5	0.5	660	1	圖E	圖H、I、J、K、L
	500/5	30×10 60×6	1-2	10	0.5	660	1		圖H、I、J、K、L
	600/5	30×10 60×6	1-2	10	0.2	660	1		圖H、I、J、K、L
	750/5	30×10 60×6	1-2	10	0.2	660	1		圖H、I、J、K、L
	800/5	30×10 60×6	1-2	10	0.2	660	1		圖H、I、J、K、L
	1000/5	30×10 60×6	1-2	15	0.2	660	1		圖H、I、J、K、L
	1200/5	30×10 60×6	1-2	20	0.2	660	1		圖H、I、J、K、L
	1500/5	30×10 60×6	1-2	20	0.2	660	1		圖H、I、J、K、L
	2000/5	30×10 60×6	1-2	30	0.2	660	1		圖H、I、J、K、L

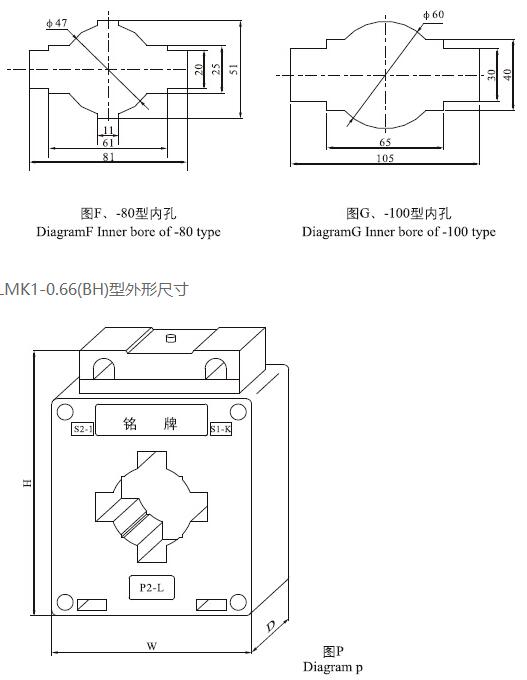

LMK1-0.66A-80	600/5	80×10 60×10	1-2	5	0.5	660	1	圖F	圖H、I、J、K、L
	750/5	80×10 60×10	1-2	5	0.5	660	1		圖H、I、J、K、L
	800/5	80×10 60×10	1-2	10	0.5	660	1		圖H、I、J、K、L
	1000/5	80×10 60×10	1-2	15	0.2	660	1		圖H、I、J、K、L
	1200/5	80×10 60×10	1-2	15	0.2	660	1		圖H、I、J、K、L
	1500/5	80×10 60×10	1-2	15	0.2	660	1		圖H、I、J、K、L
	2000/5	80×10 60×10	1-2	20	0.2	660	1		圖H、I、J、K、L
	2500/5	80×10 60×10	1-2	20	0.2	660	1		圖H、I、J、K、L
LMK1-0.66A-100	800/5	100×10 80×10	1-2	10	0.5	660	1	圖G	圖H、I、J、K、L
	1000/5	100×10 80×10	1-2	10	0.5	660	1		圖H、I、J、K、L
	1200/5	100×10 80×10	1-2	20	0.2	660	1		圖H、I、J、K、L
	1500/5	100×10 80×10	1-2	20	0.2	660	1		圖H、I、J、K、L
	2000/5	100×10 80×10	1-2	20	0.2	660	1		圖H、I、J、K、L
	2500/5	100×10 80×10	1-2	20	0.2	660	1		圖H、I、J、K、L
	3000/5	100×10 80×10	1-2	20	0.2	660	1		圖H、I、J、K、L
